LUMINO-teollisuusvalaisin
Modulaarinen Lumino-teollisuusvalaisin teollisuuden sisätiloihin. Laadukkaat komponentit takaavat led-teollisuusvalaisimen pitkän elinkaaren. Lisäksi Luminon sähköiset komponentit ovat vaihdettavissa käyttöiän päättyessä. Vaihtoehtona monta valonjakoa, joilla valaistus voidaan helposti optimoitua kuhunkin kohteeseen sopivaksi.
Lumino-teollisuusvalaisimen vahva ja kestävä runko on painevalettua alumiinia, jonka pinnalla on polyesteripinnoite. Vakiona kirkas karkaistu 4mm sulkulasi. Jos lasi ei sovellu kohteeseen, on vaihtoehtona HACCP-hyväksytty, satiinipintainen PMMA-levy tai iskusitkeä polykarbonaattilevy. Liitäntälaitekotelon kansi on sijoitettu valaisimen alapintaan, jonka ansiosta liitäntälaitekotelo on tarvittaessa helposti avattavissa myös asennettuna.

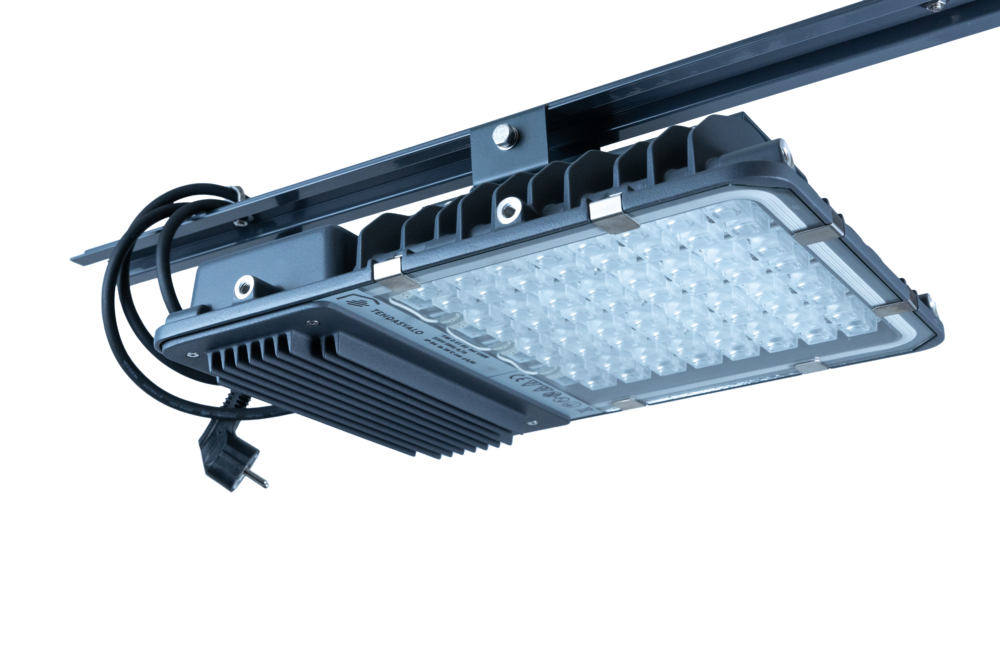

Lumino-teollisuusvalaisimen suositeltu asennuskorkeus on 2-20 metriä mallista riippuen. Lumino-valaisin koostuu 1-3 valaisinyksiköstä, joten eri malleja yhdistelemällä saadaan valaistua monipuolisesti erilaisia tiloja. Luminon asennukseen on kiinnitetty suunnittelussa erityistä huomiota, jotta asentaminen olisi nopeaa ja helppoa. Siksi valaisintoimitukseen sisältyy aina kattoasennuskannake sekä pika-asennuskisko. Kattoasennuskannake on aina tehtaalla valmiiksi asennettu valaisimeen. Toimitukseen sisältyvä pika-asennuskisko kiinnitetään kattoon, valaisinripustuskiskoon tai kaapelihyllyyn, jonka jälkeen valaisin nostetaan kiskoon ja kannakkeen ruuvin kiristämällä varmistetaan valaisimen lukitus kiskoon. Valaisinyksikkö voidaan asentaa joko pitkittäin tai poikittain kiskoon nähden.
Todellisia energiansäästöjä saadaan valaistuksen tehokkaalla ohjauksella. Valaistuksenohjaus toteutettavissa asiakkaan tarpeiden mukaan, valittavissa mm. Dali tai liiketunnistintoiminto joko keskitetyllä tai valaisinkohtaisella liiketunnistimella.
LUMINO-teollisuusvalaisimilla on 5 vuoden takuu. Valaisimet valmistetaan Imatralla.
Tekniset tiedot
Tekniset tiedot
| Led-moduulit: |
1-4 x 22-40W 3990-6360lm 161-179lm/W |
| Ottoteho: | 35W / 70W / 96W / 140W / 160W / 210W |
| Valaisimen valoteho: | 4600 - 27300 Lm (126-144 lm/W) |
| Värilämpötila: | 4000K (muita saatavilla pyynnöstä) |
| Värintoistoindeksi (CRI): | ≥70 (muita saatavilla pyynnöstä) |
| Käyttölämpötila Ta: | -40 C ... +60°C (Ta max vaihtelee valaisintyypistä riippuen) |
| Kotelointiluokka: | IP65 |
| Suojausluokka: | I |
| Liitäntävaihtoehdot: | Pikaliitin / pistotulppa + 1,5m liitosjohto / CEE17 pistotulppa + 1,5m liitosjohto |
| Jännite: | 230V AC |
| Käyttöikä: | L90B10 >100,000h |
| Ohjausvaihtoehdot: | Dali / Liiketunnistintoiminto |
| Rakenne: | Painevalettu alumiini, polyesteripinnoite. Karkaistu 4 mm sulkulasi (optiona PC ja PMMA), silikonitiivisteet, kondenssivedenpoistin. Liitäntälaitekotelon kansi ruuvikiinnityksellä, avattavissa asennettuna. |
| Paino: | 7 - 22,5 kg |
| Asennus: | Suositeltava asennuskorkeus 2-20m tyypistä riippuen. Kattoon, valaisinripustuskiskoon tai kaapelihyllyyn vakiokiinnikkeellä ja pika-asennuskiskolla. |
| Tekniikka vaihdettavissa: |
Kyllä |
| Takuu: |
5 vuotta |
Versiot ja tuotenumerointi
Vakioversiot kattoasennuskannakkeella ja pika-asennuskiskolla
|
Tuotenumero |
Ottoteho |
Nettovalovirta (@ Ta Max)** |
Ta max. |
Liitäntä |
Paino |
Valaisinyksiköiden Lkm |
|
035 O 61 x4 |
35 W |
4600 - 4800 lm |
60°C |
Pikaliitin |
7 kg |
1 |
|
070 O 61 x4 |
70 W |
8900 - 9100 lm |
50°C *alustavasti muutoksilla ta 60°C |
Pikaliitin |
7,5 kg |
1 |
|
095 O 61 x4 |
96 W |
12800 - 13200 lm |
45°C |
Pikaliitin |
7,5 kg |
1 |
|
140 O 61 x4 |
140 W |
17800 - 18200 lm |
40°C |
Pikaliitin |
8 kg |
1 |
|
160 O 61 x4 |
160 W |
22000 - 23000 lm |
35°C |
Pikaliitin |
8 kg |
1 |
|
270 O 61 x4 |
140W | 17800 - 18200 lm |
50°C |
Pikaliitin |
15 kg |
2 |
|
295 O 61 x4 |
192 W |
25600 - 26400 lm |
45°C |
Pikaliitin |
15 kg |
2 |
|
370 O 61 x4 |
210 W |
26700 - 27300 lm |
50°C |
Pikaliitin |
22,5 kg |
3 |
**Valovirran vaihteluväli optiikasta riippuen.
Valonjaot
Seuraavat valonjaot valittavissa jokaiseen em. malliin. Korvaa tuotenumeron x kyseisellä valonjaon koodilla seuraavasti:
Optiot
Lumino-valonheittimiä voidaan räätälöidä asiakkaiden tarpeiden mukaisesti. Yleisimmät tuoteoptiot lisäkoodeineen ao taulukossa.
| Optio | Lisäkoodi tuotekoodin loppuun |
| Valaistuksen ohjaus | |
| Liiketunnistustoiminto keskitetyllä tunnistimella / painonappiohjauksella | LT |
| Dali-ohjaus | DA |
| Valaisinkohtainen liiketunnistustoiminto, mahdollisuus langattomaan valaisinryhmittelyyn |
AIR |
| Rakenne | |
| Schuko-tulppa ja 1,5m liitosjohto (3m/5m pyynnöstä) | 2 (korvaa viimeisen numeron) |
| CEE17-pistotulppa ja 1,5m liitosjohto | 17 (korvaa viimeisen numeron) |
| PC-sulkulevy | PC |
| PMMA-sulkulevy (akryyli, HACCP-hyväksytty) | PM |
Johdonsuojien kuormitettavuus
Johtosuojien kuormitettavuus
Max. valaisinmäärä / johdonsuoja-automaatti
| Valaisintyyppi | B10A | B16A | C10A | C16A |
| 035 O 61 | 13 | 21 | 21 | 35 |
| 070 O 61 | 7 | 12 | 11 | 19 |
| 095 O 61 | 7 | 11 | 11 | 17 |
|
140 O 61 160 O 61 180 O 61 270 O 61 |
4 | 6 | 6 | 10 |
|
295 O 61 370 O 61 |
2 | 4 | 4 | 6 |
