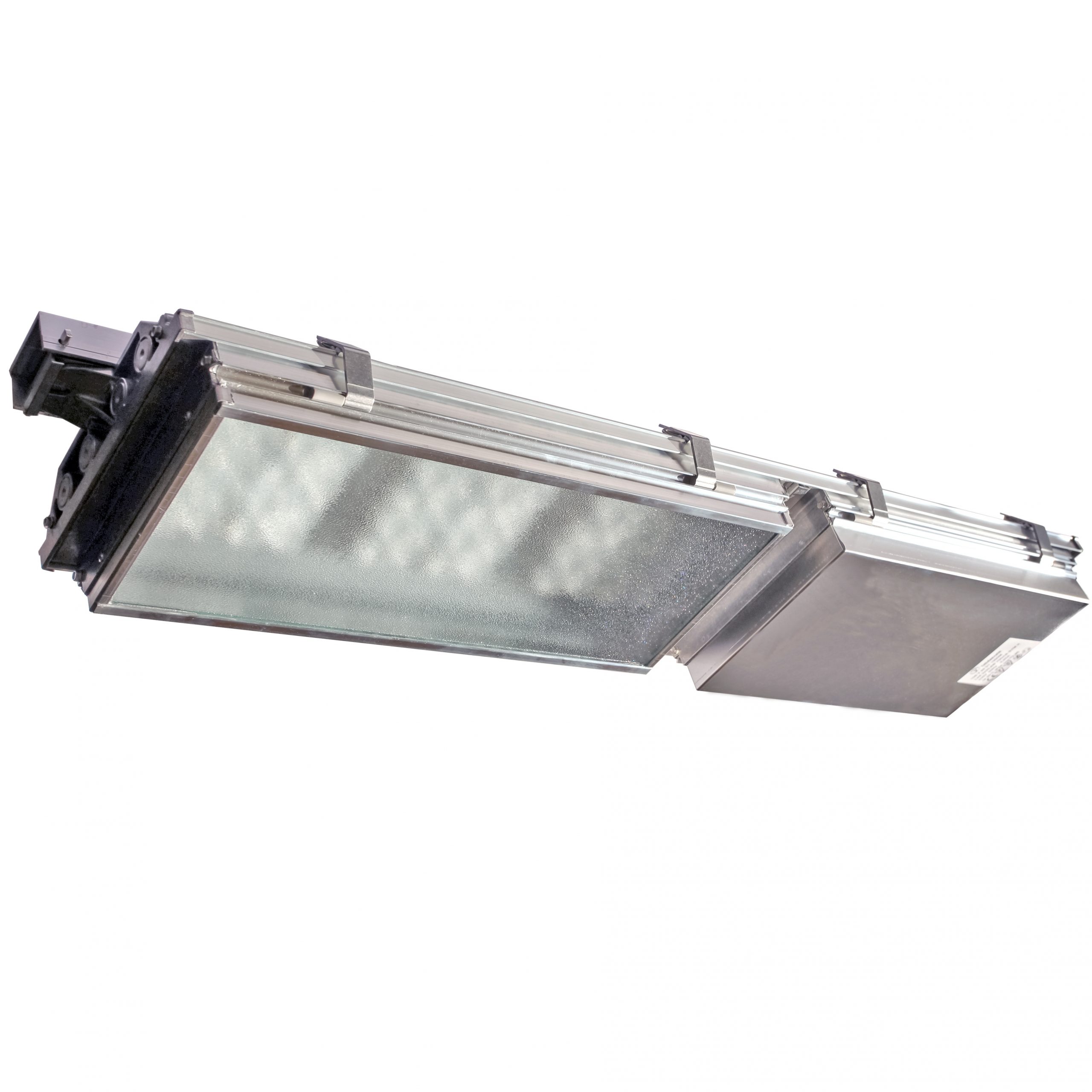

LED VICTOR 1000M
LED Victor -valaisinsarjan tuotteet ovat varma valinta teollisuuden valaistukseen. Erittäin luja, purkauslamppuvalaisimista tuttu mekaaninen rakenne on todistanut kestävyytensä kolmen vuosikymmenen ajan erilaisissa vaativissa teollisuuden sisä- ja ulkovalaistuskohteissa.
LED Victor 1000M on erinomainen yleisvalaisin teollisuuden keskikorkeisiin tiloihin, asennuskorkeuksille 4-10m. Suljettu, ja sileäpintainen alumiinirunko soveltuu hyvin likaisiin ja pölyisiin kohteisiin. Valaisinrakenteessa on hiukkassuodatin, joka antaa valaisimen hengittää, pitäen kuitenkin sisäosat puhtaina. Vakiona kuvun sulkulasi karkaistua grepilasia, vaihtoehtona HACCP-hyväksytty, satiinipintainen PMMA-levy tai iskusitkeä polykarbonaattilevy.
Todellisia energiansäästöjä saadaan valaistuksen tehokkaalla ohjauksella. LED Victor 1000M on ohjelmoitavissa asiakkaan tarpeiden mukaan, mm. liiketunnistintoiminto, automaattinen tehonpudotus, päivänvalo-ohjaus. Soveltuu myös Dali-ohjaukseen. Yleisiä käyttökohteita ovat esimerkiksi:
- Teollisuuden erilaiset halli- ja tuotantotilat
- Kemianteollisuus
- Kaivosteollisuuden prosessitilat, tuotantotilat, pumppaamot
Vakiovarusteena pika-asennuskisko, johon valaisin kiinnittyy työkaluitta. Saatavilla useita erilaisia kiinnitystarvikkeita, katso soveltuvat kannakkeet taulukosta alla. Eliniän päättyessä valaisimen tekniikkapaketti on helposti vaihdettavissa uusimpaan tekniikkaan.
LED Victor -valaisimilla on 5 vuoden takuu. Valaisimet valmistetaan Imatralla.
Tekniset tiedot
Tekniset tiedot
| LED-moduulit: | 4x 25W 4350lm 176lm/W @550mA / 4x 32W 5390lm 168lm/W @700mA |
| Ottoteho: | 115 W / 140 W |
| Valaisimen valoteho: | 13900-18200 Lm (121-130lm/W) |
| Värilämpötila: | 4000K (muita pyynnöstä) |
| Värintoistoindeksi (CRI): | ≥70 (muita pyynnöstä) |
| MacAdam: | 4 SDCM |
| Ta-luokka: | -40°C … +35°C (vaihtelee mallien välillä, tarkemmat tiedot tuotekortin tyyppitaulukossa) |
| Kotelointiluokka: | IP64 |
| Suojausluokka: | I |
| Liitäntä: | -0- 5×2,5mm² (ohjauksella -0- 7×2,5mm²) tai 1,5m pistotulpallisella liitosjohdolla |
| Jännite: | 230V AC |
| Käyttöikä: | L90B10 >100,000h |
| Ohjausoptiot: | Dali / StepDIM / AstroDIM / MainsDIM |

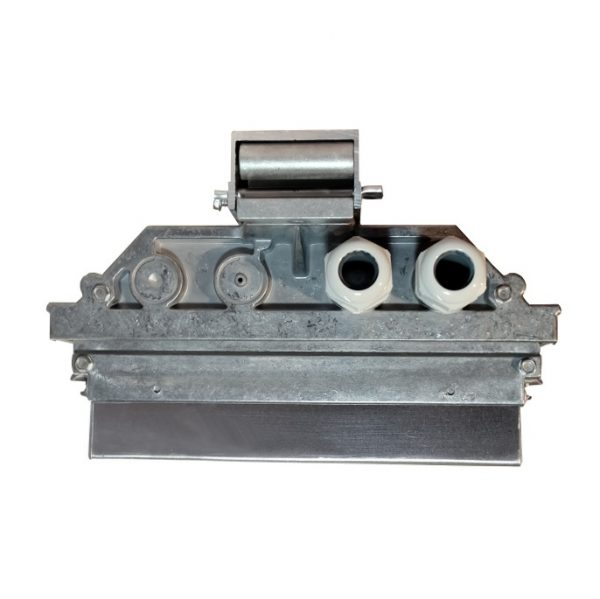

| Runko: | Pursotettu alumiini, päädyt valettu alumiini, silikonitiivisteet, hiukkassuodatin runkorakenteessa |
| Kupu: | Karkaistu suojalasi, kuvun kehys ja salvat pursotettu alumiini, kupu saranoitu runkoon |
| Paino: | 10 kg |
| Asennus: | Asennuskorkeus 4-10m. Toimitetaan pika-asennuskiskolla varustettuna, jolloin valaisin on helppo asentaa. Suoraan kattopintaan, ripustuskiskoon tai kaapelihyllyyn. |
| Soveltuvat kannakkeet: |
9001– tai 9002-kannake (seinäkiinnitys) 9003-kannake (pylväskiinnitys) 9008-ketjuripustus |
Tuoteversiot ja mallinumerot
Tuotenumerot (Uudistettu malli)
|
Tuotenro |

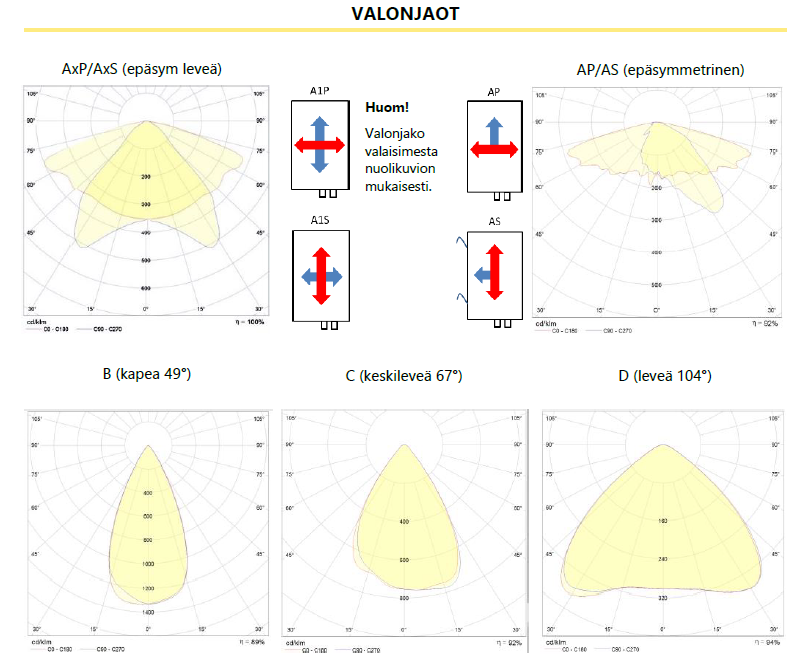

Valonjako |
Ottoteho |
Nettovalovirta |
Ta max. |
Liitäntä |
|
LED VICTOR 1000M liitäntälaitekotelolla |
|||||
|
120 O 28 A1P |
AxP (M-Class) |
115 W |
14400 Lm |
35°C |
-0- 5x2,5mm² |
|
120 O 28 A1S |
AxS (M-Class) |
115 W |
14400 Lm |
35°C |
-0- 5x2,5mm² |
|
120 O 28 AP1 |
AP (M-Class) |
115 W |
14400 Lm |
35°C |
-0- 5x2,5mm² |
|
120 O 28 AS1 |
AS (M-Class) |
115 W |
14400 Lm |
35°C |
-0- 5x2,5mm² |
|
120 O 28 B1 |
B (49°) |
115 W |
12900 Lm |
35°C |
-0- 5x2,5mm² |
|
120 O 28 C1 |
C (67°) |
115 W |
14400 Lm |
35°C |
-0- 5x2,5mm² |
|
120 O 28 D1 |
D (104°) |
115 W |
14700 Lm |
35°C |
-0- 5x2,5mm² |
|
LED VICTOR 1000M yhtenäisellä kuvulla |
|||||
|
130 O 28Y A1P |
AxP (M-Class) |
140 W |
17800 Lm |
30°C |
-0- 5x2,5mm² |
|
130 O 28Y A1S |
AxS (M-Class) |
140 W |
17800 Lm |
30°C |
-0- 5x2,5mm² |
|
130 O 28Y AP1 |
AP (M-Class) |
140 W |
17800 Lm |
30°C |
-0- 5x2,5mm² |
|
130 O 28Y AS1 |
AS (M-Class) |
140 W |
17800 Lm |
30°C |
-0- 5x2,5mm² |
|
130 O 28Y B1 |
B (49°) |
140 W |
17300 Lm |
30°C |
-0- 5x2,5mm² |
|
130 O 28Y C1 |
C (67°) |
140 W |
17800 Lm |
30°C |
-0- 5x2,5mm² |
|
130 O 28Y D1 |
D (104°) |
140 W |
18200 Lm |
30°C |
-0- 5x2,5mm² |
Optiot
|
OPTIO |
LISÄKOODI TUOTTEEN LOPPUUN |
|
OHJAUS |
|
|
Liiketunnistinohjaus (StepDim) |
LT |
|
Päivänvalo-ohjaus |
H |
|
Dali-ohjaus |
DA |
|
RAKENNE |
|
|
Pistotulppa ja 1,5m liitosjohto |
2 (viimeisen numeron tilalle) |
|
CEE17-pistotulppa ja 1,5m liitosjohto |
17 (viimeisen numeron tilalle) |
|
Polyesteripinnoite (RAL 7024) |
EP |
|
Polykarbonaatti-kupu |
PC |
|
Akryylikupu (PMMA) |
PM |
Johdonsuojien kuormitettavuus
Johdonsuojien kuormitettavuus
|
Max. Valaisinmäärä johdonsuoja-automaattia kohden |
||||
|
Tyyppi |
B10A |
B16A |
C10A |
C16A |
|
120 O 28 |
7 |
11 |
11 |
17 |
|
130 O 28Y |
5 |
8 |
8 |
12 |
Soveltuvat kannakkeet
Soveltuvat kannakkeet
Ladattavat tiedostot
Ota meihin yhteyttä
Kiinnostuitko tuotteesta tai tarvitsetko apua sopivan valaistusratkaisun valinnassa? Ota meihin yhteyttä oheisella yhteydenottolomakkeella - autamme mielellämme.
