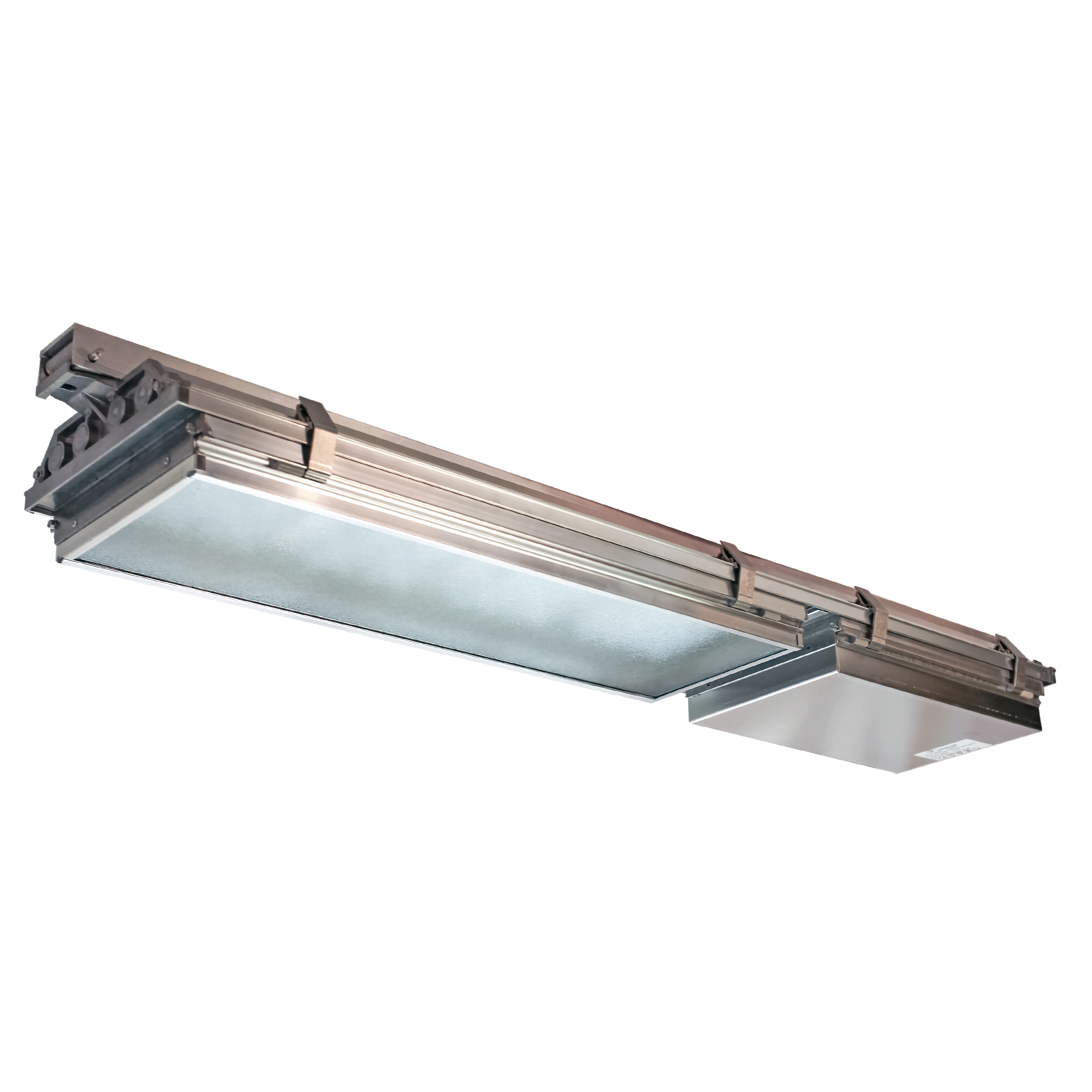

LED VICTOR 1250M
LED 140W / 170W | 17300-20400 lm
Ta: -40… +30°C
LED VICTOR -valaisinsarjan tuotteet ovat varma valinta teollisuuden valaistukseen. Erittäin luja, purkauslamppuvalaisimista tuttu mekaaninen rakenne on todistanut kestävyytensä kolmen vuosikymmenen ajan erilaisissa vaativissa teollisuuden sisä- ja ulkovalaistuskohteissa.
Led Victor 1250M on erinomainen, kestävä ja pitkäikäinen yleisvalaisin teollisuuden keskikorkeisiin tiloihin, asennuskorkeuksille 6-12m.
Yleisiä käyttökohteita ovat esimerkiksi:
- Teollisuuden erilaiset tuotantotilat ja varastot
- Kaivosteollisuuden prosessitilat ja maanalaiset tunnelit, tuotantotilat, pumppaamot
- Kemianteollisuus
- Sahat
- Korjaamohallit
Suljettu, ja sileäpintainen alumiinirunko soveltuu hyvin likaisiin ja pölyisiin kohteisiin. Valaisinrakenteessa on hiukkassuodatin, joka antaa valaisimen hengittää, pitäen kuitenkin sisäosat puhtaina.
Vakiona kuvun sulkulasi karkaistua grepilasia, vaihtoehtona HACCP-hyväksytty, satiinipintainen PMMA-levy tai iskusitkeä polykarbonaattilevy.
Todellisia energiansäästöjä saadaan valaistuksen tehokkaalla ohjauksella. Led Victor 1250M on ohjelmoitavissa asiakkaan tarpeiden mukaan, mm. liiketunnistintoiminto, automaattinen tehonpudotus, päivänvalo-ohjaus. Soveltuu myös Dali-ohjaukseen.
Vakiovarusteena pika-asennuskisko, joka helpottaa asennusta. Valaisin kiinnittyy pika-asennuskiskoon työkaluitta. Saatavilla useita vakiokiinnikkeitä, katso soveltuvat kannakkeet taulukosta alla.
LED Victor -valaisimilla on 5 vuoden takuu.
Tekniset tiedot
| LED-moduulit: | 4x 32W 5390lm 168lm/W @700mA (128W) / 4x 37,2W 6040lm 163lm/W @800mA (149W) |
| Ottoteho: | 140 W / 170 W |
| Valaisimen valoteho: | 17300-20400 lm (114-130 lm/W) |
| Värilämpötila: | 4000K |
| Värintoistoindeksi (CRI): | ≥70 (pyynnöstä muita) |
| MacAdam: | 4 SDCM |
| Ta-luokka: | -40°C … +30°C |
| Kotelointiluokka: | IP64 |
| Suojausluokka: | I |
| Liitäntä: | -0- 5×2,5mm² (ohjauksella -0- 7×2,5mm²) tai 1,5m pistotulpallisella liitosjohdolla |
| Jännite: | 230V AC |
| Käyttöikä: | L90B10 >100.000h |
| Ohjausoptiot: | Dali / StepDIM / AstroDIM / MainsDIM |
| Runko: | Pursotettu alumiini, päädyt valettu alumiini, silikonitiivisteet, hiukkassuodatin rungossa |
| Kupu: | Karkaistu suojalasi, kuvun kehys ja salvat pursotettu alumiini, kupu saranoitu runkoon |
| Paino: | 11,5 kg |
| Asennus: | Asennuskorkeus 6-12m. Toimitetaan pika-asennuskiskolla varustettuna, jolloin valaisin on helppo asentaa. Suoraan kattopintaan, ripustuskiskoon tai kaapelihyllyyn. |
| Soveltuvat kannakkeet: |
9001-, 9002-kannake (seinäkiinnitys) 9008-ketjuripustus |
Versiot ja tuotenumerot
|
Tuotekoodi |
Valonjako |
Ottoteho |
Valoteho, netto |
Ta max. |
Liitäntä |
Snro |
|
140 O 28 A1P |
AxP (M-Class) |
140 W |
17800 lm |
30°C |
-0- 5x2,5mm² |
- |
|
140 O 28 A2P |
AxP (M-Class) |
140 W |
17800 lm |
30°C |
Pistotulppa |
- |
|
140 O 28 A1S |
AxS (M-Class) |
140 W |
17800 lm |
30°C |
-0- 5x2,5mm² |
- |
|
140 O 28 A2S |
AxS (M-Class) |
140 W |
17800 lm |
30°C |
Pistotulppa |
- |
|
140 O 28 AP1 |
AP (M-Class) |
140 W |
17800 lm |
30°C |
-0- 5x2,5mm² |
- |
|
140 O 28 AP2 |
AP (M-Class) |
140 W |
17800 lm |
30°C |
Pistotulppa |
- |
|
140 O 28 AS1 |
AS (M-Class) |
140 W |
17800 lm |
30°C |
-0- 5x2,5mm² |
- |
|
140 O 28 AS2 |
AS (M-Class) |
140 W |
17800 lm |
30°C |
Pistotulppa |
- |
|
140 O 28 B1 |
B (49°) |
140 W |
17300 lm |
30°C |
-0- 5x2,5mm² |
4366194 |
|
140 O 28 B2 |
B (49°) |
140 W |
17300 lm |
30°C |
Pistotulppa |
4366195 |
|
140 O 28 C1 |
C (67°) |
140 W |
17800 lm |
30°C |
-0- 5x2,5mm² |
4366196 |
|
140 O 28 C2 |
C (67°) |
140 W |
17800 lm |
30°C |
Pistotulppa |
4366197 |
|
140 O 28 D1 |
D (104°) |
140 W |
18200 lm |
30°C |
-0- 5x2,5mm² |
4366198 |
|
140 O 28 D2 |
D (104°) |
140 W |
18200 lm |
30°C |
Pistotulppa |
4366199 |
|
170 O 28 B1 |
B (49°) |
170 W |
19300 lm |
30°C |
-0- 5x2,5mm² |
4366200 |
|
170 O 28 B2 |
B (49°) |
170 W |
19300 lm |
30°C |
Pistotulppa |
4366201 |
|
170 O 28 C1 |
C (67°) |
170 W |
20000 lm |
30°C |
-0- 5x2,5mm² |
4366202 |
|
170 O 28 C2 |
C (67°) |
170 W |
20000 lm |
30°C |
Pistotulppa |
4366203 |
|
170 O 28 D1 |
D (104°) |
170 W |
20400 lm |
30°C |
-0- 5x2,5mm² |
4366204 |
|
170 O 28 D2 |
D (104°) |
170 W |
20400 lm |
30°C |
Pistotulppa |
4366205 |
Optiot
Led Victor -valaisimet ovat monipuolisesti muokattavissa asiakkaan tarpeiden mukaan. Alla yleisimmät optiot.
|
OPTIO |
LISÄKOODI TUOTTEEN LOPPUUN |
|
OHJAUS |
|
|
Liiketunnistinohjaus (StepDim) |
LT |
|
Päivänvalo-ohjaus |
H |
|
Dali-ohjaus |
DA |
|
RAKENNE |
|
|
CEE17-pistotulppa ja 1,5m liitosjohto |
17 (viimeisen numeron tilalle) |
|
Polyesteripinnoite (RAL 7024) |
EP |
|
Polykarbonaatti-kupu |
PC |
|
Akryylikupu (PMMA) |
PM |
Johdonsuojien kuormitettavuus
|
Max valaisinmäärä / johdonsuoja-automaatti |
||||
|
Type |
B10A |
B16A |
C10A |
C16A |
|
5 |
8 |
8 |
12 |
