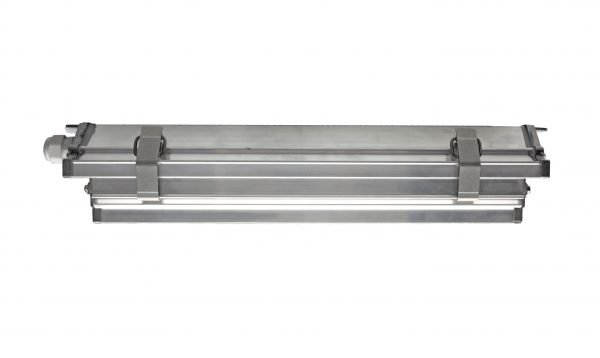

LED VICTOR 500M



LED 20W / 35W 2300-4500Lm



Kestävä kotimainen LED-valaisin teollisuuden mataliin tiloihin, asennuskorkeuksille 2-6m.

Yleisiä käyttökohteita esimerkiksi:

  • prosessiteollisuuden ahtaat, sokkeloiset tilat
  • kellarit
  • kuljettimet
  • kattilahuoneet
  • portaikot.

Soveltuu käytettäväksi myös turvavalaisimena keskusakustojärjestelmään 230V AC.

Suljettu, ja sileäpintainen alumiinirunko soveltuu hyvin likaisiin ja pölyisiin kohteisiin. Valaisinrakenteessa on hiukkassuodatin, joka antaa valaisimen hengittää, pitäen kuitenkin sisäosat puhtaina.

Vakiona kuvun sulkulasi karkaistua grepilasia, vaihtoehtona HACCP-hyväksytty, satiinipintainen PMMA-levy tai iskusitkeä polykarbonaattilevy.

Valittavissa 5 vaihtoehtoista valonjakoa.

Todellisia energiansäästöjä saadaan valaistuksen tehokkaalla ohjauksella. Led Victor 500M on ohjelmoitavissa asiakkaan tarpeiden mukaan, mm. liiketunnistintoiminto, automaattinen tehonpudotus, päivänvalo-ohjaus. Soveltuu myös Dali-ohjaukseen.

LED-tekniikka on helposti vaihdettavissa eliniän päättyessä, joten koko valaisinta ei ole tarpeen uusia.

LED Victor -valaisimilla on 5 vuoden takuu. Valaisimet valmistetaan Suomessa.





Tekniset tiedot

LED-moduuli:

-1x 15,3W 2870lm 188lm/W @350mA /

-1x 32W 5390lm 168lm/W @700mA
Ottoteho: 20W / 35W
Valaisimen valoteho: 2400-4500 lm (115-129 lm/W)
Värilämpötila: 4000K
Värintoistoindeksi (CRI): ≥70 (muita saatavilla pyynnöstä)
MacAdam: 4 SDCM
Ta-luokka: -40°C … +45°C
Kotelointiluokka: IP64
Suojausluokka: I
Liitäntävaihtoehdot:  -0- 5×2,5mm² (ohjauksella -0- 7×2,5mm²) / pistotulppa + 1,5m liitosjohto / CEE17- pistotulppa + 1,5m liitosjohto
Jännite: 230V AC
Käyttöikä: L90B10 >100,000h
Ohjausoptiot: Dali / Liiketunnistus
Runkomateriaali: Pursotettu alumiini, päädyt valettu alumiini, silikonitiivisteet, hiukkassuodatin runkorakenteessa
Kupumateriaali: Karkaistu suojalasi, kuvun kehys pursotettu alumiini, saranoitu runkoon (optiona PC/PMMA-kuvut)
Paino: 5 kg
Asennus: Asennuskorkeus 2-6m. Suoraan kattopintaan, ripustuskiskoon tai kaapelihyllyyn.
Soveltuvat kannakkeet:

Seinäkiinnitykseen 9001 05 00-, 9002– tai 9006-kannake

Pylväskiinnitykseen 9003 05 00– tai 9007-kannake

ketjuripustuspari 9008

Tuoteversiot ja mallinumerot

LED VICTOR 500M

Tuotenumero

Valonjako

Ottoteho

Nettovalovirta

Ta max.

Liitäntä

 Snro

020 O 28 AP1

AP (epäsym.)

20 W

2400 lm

45°C

-0- 5x2,5mm²

-

020 O 28 AP2

AP (epäsym.)

20 W

2400 lm

45°C

Pistotulppa

-

020 O 28 AS1

AS (epäs.)

20 W

2400 lm

45°C

-0- 5x2,5mm²

-

020 O 28 AS2

AS (epäs.)

20 W

2400 lm

45°C

Pistotulppa

-

020 O 28 C1

C (67°)

20 W

2400 lm

45°C

-0- 5x2,5mm²

-

020 O 28 C2

C (67°)

20 W

2400 lm

45°C

Pistotulppa

-

020 O 28 D1

D (104°)

20 W

2400 lm

45°C

-0- 5x2,5mm²

-

020 O 28 D2

D (104°)

20 W

2400 lm

45°C

Pistotulppa

-

035 O 28 AP1

AP (epäsym.)

35 W

4400 lm

45°C

-0- 5x2,5mm²

-

035 O 28 AP2

AP (epäsym.)

35 W

4400 lm

45°C

Pistotulppa

-

035 O 28 AS1

AS (epäs.)

35 W

4400 lm

45°C

-0- 5x2,5mm²

4366178

035 O 28 AS2

AS (epäs.)

35 W

4400 lm

45°C

Pistotulppa

4366179

035 O 28 AS17

AS (epäs.)

35 W

4400 lm

45°C

CEE17-pistotulppa

4366174

035 O 28 C1

C (67°)

35 W

4400 lm

45°C

-0- 5x2,5mm²

-

035 O 28 C2

C (67°)

35 W

4400 lm

45°C

Pistotulppa

-

035 O 28 D1

D (104°)

35 W

4500 lm

45°C

-0- 5x2,5mm²

4366180

035 O 28 D2

D (104°)

35 W

4500 lm

45°C

Pistotulppa

4366181

035 O 28 D17

D (104°)

35 W

4500 lm

45°C

CEE17-pistotulppa

4366172

Optiot

Led Victor -valaisimet ovat monipuolisesti muokattavissa asiakkaan toiveiden mukaan. Alla yleisimmät optiot.

OPTIO

LISÄKOODI TUOTTEEN LOPPUUN

OHJAUS

Liiketunnistinohjaus (StepDim) keskitetyllä tunnistimella / painonappiohjauksella

(liiketunnistin/painonappi ei kuulu valaisintoimitukseen)

LT

Dali-ohjaus

DA

Valaisinkohtainen liiketunnistustoiminto, mahdollisuus langattomaan valaisinryhmittelyyn

AIR

RAKENNE

Polyesteripinnoite (RAL 7024)

EP

Polykarbonaatti-kupu

PC

Akryylikupu (PMMA)

PM

CEE17-pistotulppa ja 1,5m liitosjohto

17 (viimeisen numeron tilalle)

Johdonsuojien kuormitettavuus

Max. valaisinta / johdonsuoja-automaatti

Valaisintyyppi

B10A

B16A

C10A

C16A

020 O 28

035 O 28

13

21

21

35

Ladattavat tiedostot:

Led Victor500M_tuotekortti_062024 (pdf)

Led Victor 500M valonjakotiedostot (.zip)
