LED VICTOR 750M
LED VICTOR -valaisinsarjan tuotteet ovat varma valinta teollisuuden valaistukseen. Erittäin luja, Victor-purkauslamppuvalaisimista tuttu, mekaaninen rakenne on todistanut kestävyytensä kolmen vuosikymmenen ajan erilaisissa vaativissa teollisuuden sisä- ja ulkovalaistuskohteissa.
Led Victor 750M on erinomainen yleisvalaisin teollisuuden mataliin tiloihin, asennuskorkeuksille 3-8m. Vanhoja valaistuksia uusittaessa LED Victor 750M soveltuu perinteisen 100W-150W purkauslamppuvalaisimen tilalle. Yleisiä käyttökohteita ovat esimerkiksi:
- Teollisuuden erilaiset tuotantotilat
- Sellu- ja paperitehtaiden matalat tilat
- Kemianteollisuus
- Kattilahuoneiden välitasojen valaistus
- Ulkotilat esim. huoltotasojen ja portaikkojen valaistus teleskooppipylvääseen asennettuna
- Kaivosteollisuuden prosessitilat ja maanalaiset tunnelit, tuotantotilat, pumppaamot
- Sahat
Suljettu, ja sileäpintainen alumiinirunko soveltuu hyvin likaisiin ja pölyisiin kohteisiin. Valaisinrakenteessa on hiukkassuodatin, joka antaa valaisimen hengittää, pitäen kuitenkin sisäosat puhtaina. Vakiona kuvun sulkulasi karkaistua grepilasia, vaihtoehtona satiinipintainen, valoa hyvin läpäisevä PMMA-kupu tai iskusitkeä polykarbonaattikupu.
Todellisia energiansäästöjä saadaan valaistuksen tehokkaalla ohjauksella. Led Victor 750M on ohjattavissa asiakkaan tarpeiden mukaan, mm. liiketunnistintoiminto, automaattinen tehonpudotus, päivänvalo-ohjaus. Soveltuu myös Dali-ohjaukseen.
Vakiovarusteena pika-asennuskisko, johon valaisin kiinnittyy työkaluitta. Valaisimelle saatavilla useita erilaisia kiinnitystarvikkeita, katso soveltuvat kannakkeet ao. taulukosta.
LED Victor -valaisimilla on 5 vuoden takuu. Valaisimet valmistetaan Imatralla.
Tekniset tiedot
Tekniset tiedot
| Led-moduulit: |
2x 32W 5390lm 168lm/W @700mA / 4x 22,5W 3990lm 179lm/W @500mA |
| Ottoteho: | 70 W / 96W |
| Valaisimen valoteho: | 8600-13500 lm (123-141lm/W) |
| Värilämpötila: | 4000K (tarvittaessa muita) |
| Värintoistoindeksi (CRI): | ≥70 (tarvittaessa muita) |
| MacAdam: | 4 SDCM |
| Ta-luokka: | -40°C … +45°C |
| Kotelointiluokka: | IP64 |
| Suojausluokka: | I |
| Liitäntä: | -0- 5×2,5mm² (ohjauksella -0- 7×2,5mm²) tai 1,5m pistotulpallinen liitosjohto. |
| Jännite: | 230V AC |
| Käyttöikä: | L80B10 >100,000h |
| Ohjausoptiot: | Dali / Liiketunnistustoiminto keskitetysti tai valaisinkohtaisesti (katso lisätietoja alta kohdasta "versiot ja tuotenumerointi") |
| Runko: | Pursotettu alumiini, päädyt valettu alumiini, silikonitiivisteet, hiukkassuodatin runkorakenteessa |
| Kupu: | Karkaistu suojalasi (optiona PMMA/PC), kuvun kehys ja salvat pursotettu alumiini, kupu saranoitu. |
| Paino: | 7,3 / 7,5 kg |
| Asennus: | Asennuskorkeus 3-8m. Toimitetaan pika-asennuskiskolla varustettuna, helppo asentaa. Suoraan kattopintaan, ripustuskiskoon tai kaapelihyllyyn. |
| Soveltuvat kannakkeet: |
Seinäkiinnitykseen 9001-, 9002– tai 9006-kannake Pylväskiinnitykseen 9003– tai 9007-kannake Ketjuripustuspari 9008 |
Versiot ja tuotenumerointi
Versiot ja tuotenumerointi
|
LED VICTOR 750M lasikuvulla |
|||||
|
Tuotekoodit |

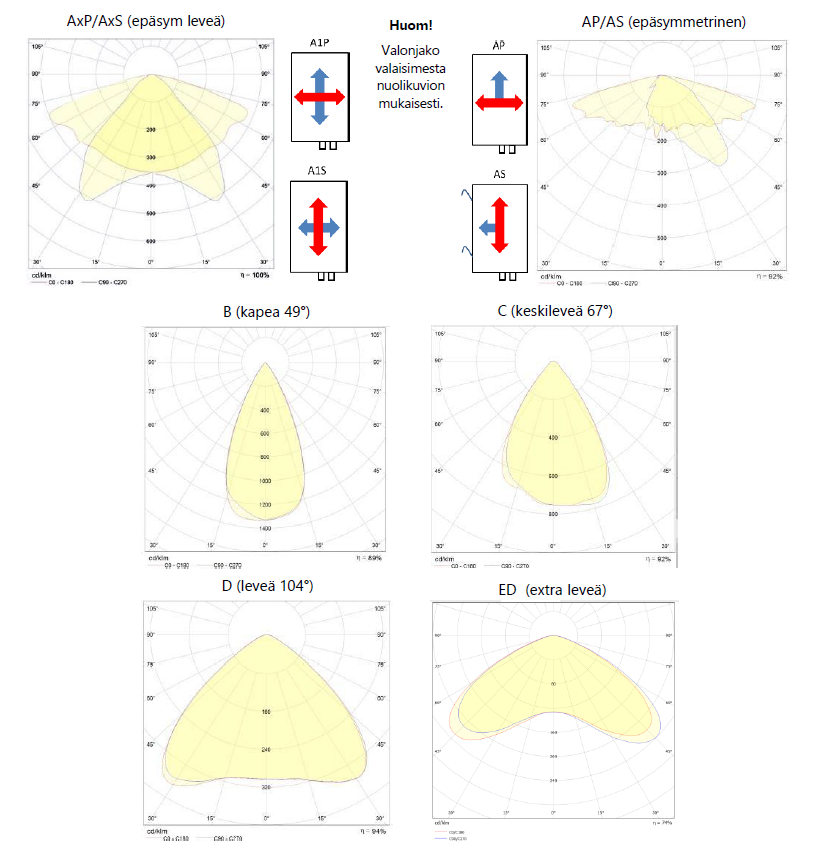

Valonjako |
Ottoteho |
Nettovalovirta |
Ta max. |
Liitäntä |
|
070 O 28 A1P |
AxP (epäs) |
70 W |
8900 Lm |
45°C |
-0- 5x2,5mm² |
|
070 O 28 A1S |
AxS (epäs) |
70 W |
8900 Lm |
45°C |
-0- 5x2,5mm² |
|
070 O 28 AP1 |
AP (epäs.) |
70 W |
8900 Lm |
45°C |
-0- 5x2,5mm² |
|
070 O 28 AS1 |
AS (epäs.) |
70 W |
8900 Lm |
45°C |
-0- 5x2,5mm² |
|
070 O 28 B1 |
B (49°) |
70 W |
8600 Lm |
45°C |
-0- 5x2,5mm² |
|
070 O 28 C1 |
C (67°) |
70 W |
8900 Lm |
45°C |
-0- 5x2,5mm² |
|
070 O 28 D1 |
D (104°) |
70 W |
9100 Lm |
45°C |
-0- 5x2,5mm² |
|
095 O 28 A1P |
AxP (epäs.) |
96 W |
13200 Lm |
40°C |
-0- 5x2,5mm² |
|
095 O 28 A1S |
AxS (epäs.) |
96 W |
13200 Lm |
40°C |
-0- 5x2,5mm² |
|
095 O 28 AP1 |
AP (epäs.) |
96 W |
13200 Lm |
40°C |
-0- 5x2,5mm² |
|
095 O 28 AS1 |
AS (epäs.) |
96 W |
13200 Lm |
40°C |
-0- 5x2,5mm² |
|
095 O 28 B1 |
B (49°) |
96 W |
12800 Lm |
40°C |
-0- 5x2,5mm² |
|
095 O 28 C1 |
C (67°) |
96 W |
13200 Lm |
40°C |
-0- 5x2,5mm² |
|
095 O 28 D1 |
D (104°) |
96 W |
13500 Lm |
40°C |
-0- 5x2,5mm² |
Optiot
Led Victor -valaisimia voidaan räätälöidä asiakkaiden tarpeiden mukaisesti. Yleisimmät tuoteoptiot lisäkoodeineen ao taulukossa.
| Optio | Lisäkoodi tuotekoodin loppuun |
| Valaistuksen ohjaus | |
|
Liiketunnistinohjaus (StepDim) keskitetyllä tunnistimella / painonappiohjauksella (liiketunnistin/painonappi ei kuulu valaisintoimitukseen) |
LT |
| Dali-ohjaus | DA |
|
Valaisinkohtainen liiketunnistustoiminto, |
AIR |
| Rakenne | |
| Pistotulppa + 1,5m liitosjohto | 2 (korvaa viimeisen numeron) |
| CEE17-pistotulppa ja 1,5m liitosjohto | 17 (korvaa viimeisen numeron) |
| Polyesteripinnoite (RAL 7024) | EP |
| PC-kupu | PC |
| PMMA-kupu (akryyli) | PM |
Johdonsuojien kuormitettavuus
Johdonsuojien kuormitettavuus
Max. valaisinmäärä / johdonsuoja-automaatti
| Valaisintyyppi | B10A | B16A | C10A | C16A |
| 070 O 28 | 7 | 12 | 11 | 19 |
| 095 O 28 | 7 | 11 | 11 | 17 |
