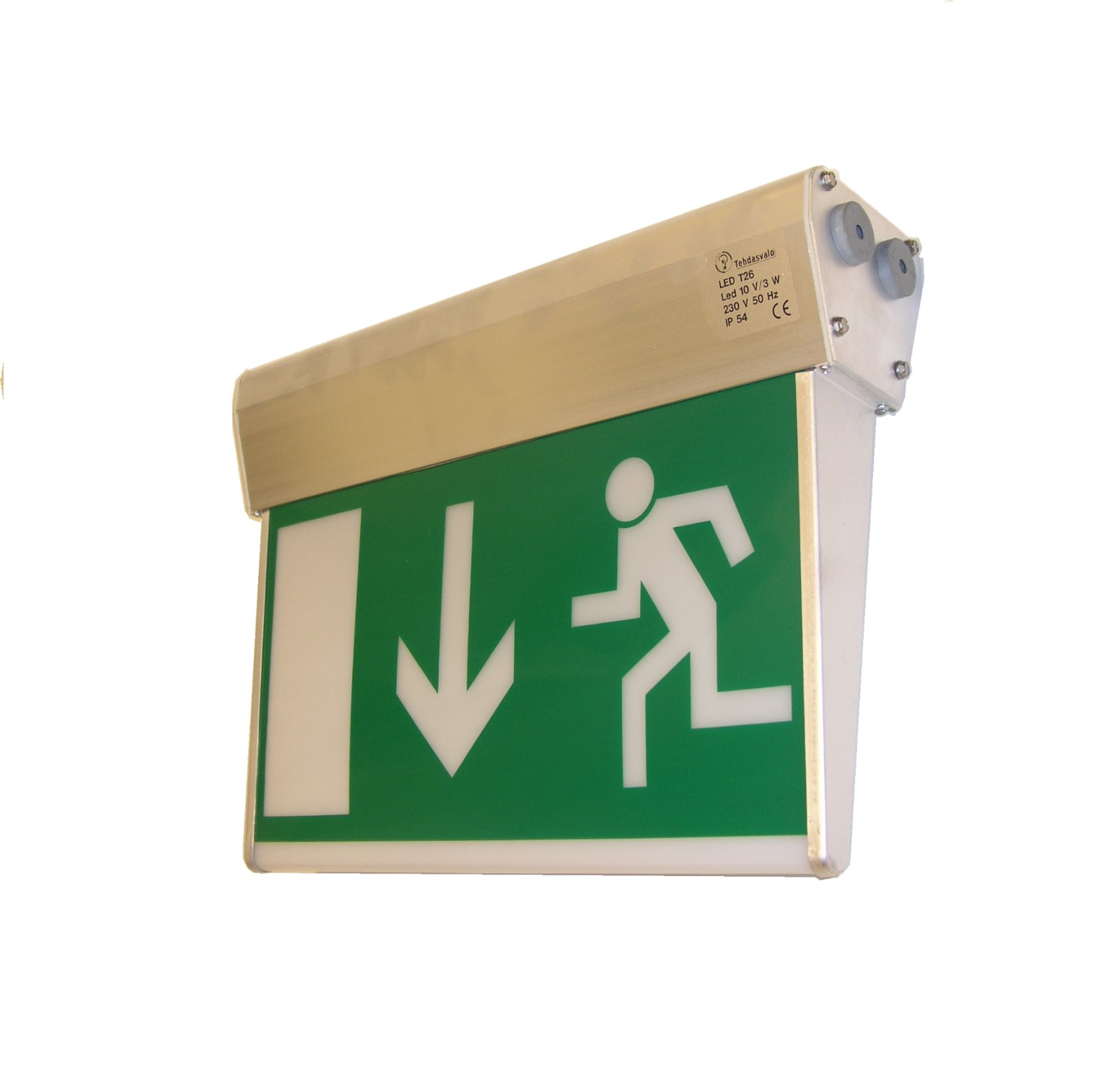

OpasKiila

Teollisuuden opasvalaisin

Keskusakustoon / osoitteelliseen turvavalokeskukseen / valaisinkohtaisella akulla

  • Havaintoetäisyys 40m
  • Kytkentä -0- 5×2,5mm²
  • Suojausluokka: III (24V mallit) / I (230V mallit)
  • Tiiveysluokka IP54
  • Runko pursotettua alumiinia
  • Päädyt alumiinilevyä
  • Kupu polykarbonaattia. Saatavana 1- tai 2-puoleisena.
  • Keskusakustoon tai valaisinkohtaisella akulla varustettuna.
  • Voidaan liittää myös osoitteelliseen Plansafe CPS100-keskusakustojärjestelmään tai Teknowaren osoitteelliseen keskusakustojärjestelmään
  • Valaisin kiinnitetään seinään valaisimen päällä olevista korvakkeista.
  • Ketju-, vaijeri-, tai tankoripustuksessa kiinnityskorvakkeita käännetään 90°.
  • Lippuasennukseen erillinen orsi 9006 26 00, kiinnityskorvakkeita käännettävä 180°.



Tuoteversiot ja mallinumerot

Opasvalaisimet

Huom! Opasteiden nuolen suunnat -> katso ohjeistus alla!

Tuotenumero Ottoteho Jännite Versio Osoitteellinen Opaste Ta Kg
LED A 26 x1 2W 10-40V AC/DC Keskusakusto Ei 1-puoleinen -30...+40°C 2,5
LED A 26 x2 2W 10-40V AC/DC Keskusakusto Ei 2-puoleinen -30...+40°C 2,5
LED T 26 x1 2W 230V AC/DC Keskusakusto Ei 1-puoleinen -30...+40°C 2,5
LED T 26 x2 2W 230V AC/DC Keskusakusto Ei 2-puoleinen -30...+40°C 2,5
LED T 26 x5 7W 230V AC CPS100-keskusakusto Kyllä 1-puoleinen -30...+40°C 2,6
LED T 26 x6 7W 230V AC CPS100-keskusakusto Kyllä 2-puoleinen -30...+40°C 2,6
ALE D 26 x1 5W 230V AC Valaisinkohtainen akku Ei 1-puoleinen 0...+40°C 3
ALE D 26 x2 5W 230V AC Valaisinkohtainen akku Ei 2-puoleinen 0...+40°C 3
ALE D 26 x7 6W 230V AC/DC Teknoware keskusakusto Kyllä 1-puoleinen -30...+40°C 2,5
ALE D 26 x8 6W 230V AC/DC Teknoware keskusakusto Kyllä 2-puoleinen -30...+40°C 2,5

Yhdistelmävalaisimet Turva&Opas

Huom! Opasteiden nuolen suunnat -> katso ohjeistus alla!

Tuotenumero Ottoteho Jännite Versio Osoitteellinen Opaste Ta Kg
YLE D 26 x1 8W 230V AC/DC Keskusakusto Ei 1-puoleinen -30...+40°C 2,6
YLE D 26 x2 14W 230V AC/DC Keskusakusto Ei 2-puoleinen -30...+40°C 2,6
YLE D 26 x5 12W 230V AC CPS100-Keskusakusto Kyllä 1-puoleinen -30...+40°C 3
LED T 26 x2 18W 230V AC CPS100-Keskusakusto Kyllä 2-puoleinen -30...+40°C 3

Opasteiden nuolensuunnat

Tuotenumeron x kohdalle merkitään nuolen suunta seuraavasti:

Merkki Nuolen suunta
A Alas
B Oikealle
C Vasemmalle
D Ylös
E Porras alas
F Porras ylös
H Porras oikealle alas
I Porras oikealle ylös



Hello world

Ladattavat tiedostot:

OpasKiila_tuotekortti_102020_V1 (tuotekortti, pdf)
