Opas Victor



Kuvaus

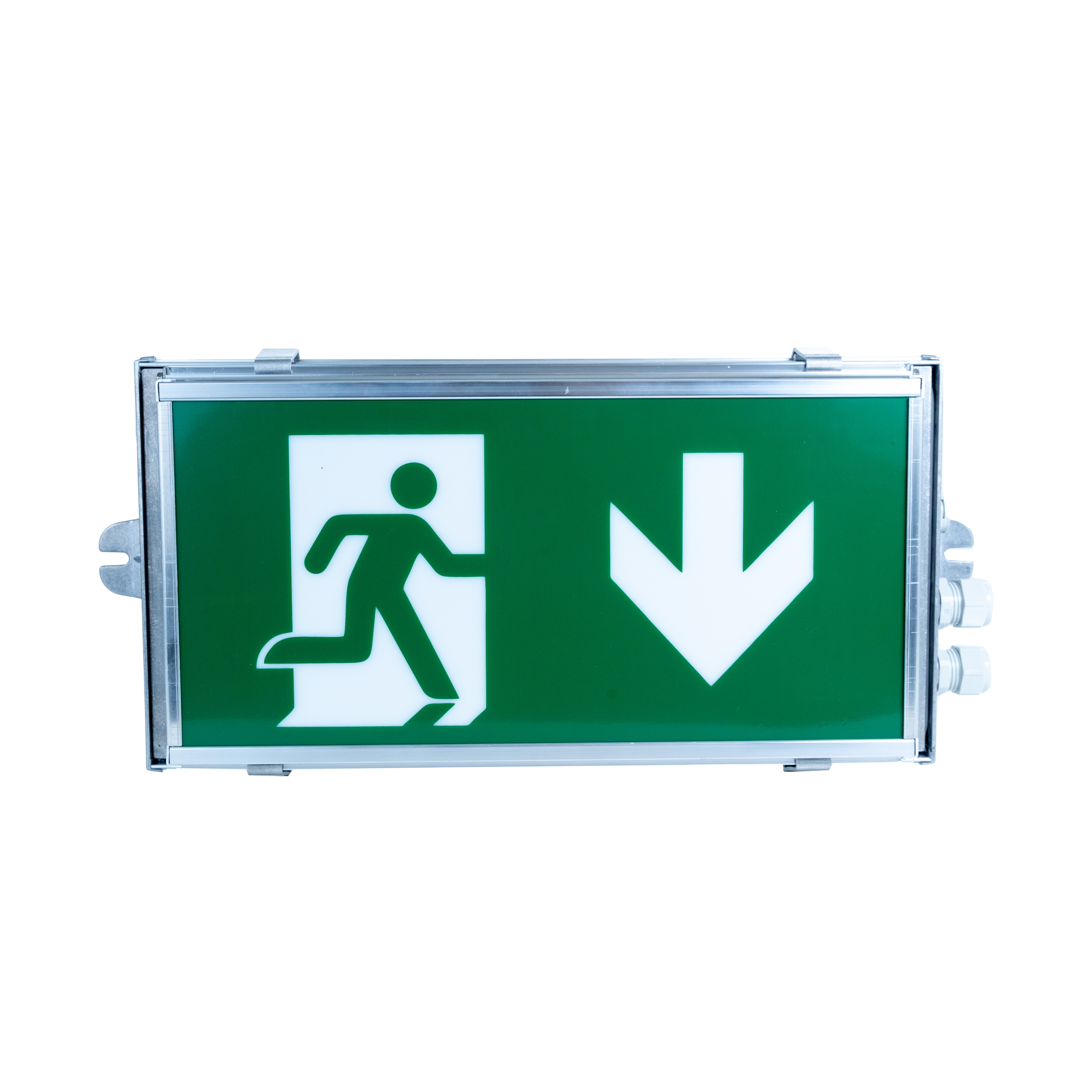

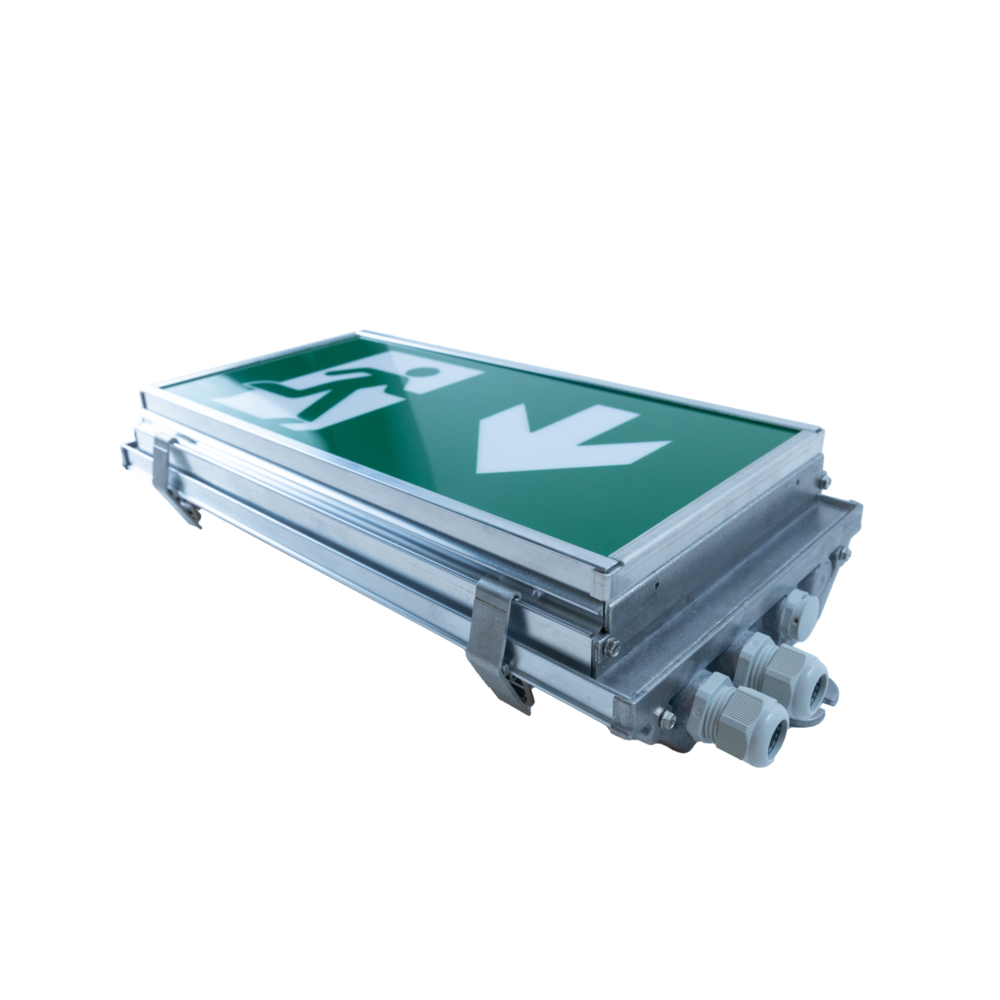

Teollisuuden poistumistievalaisin

  • Valonlähde LED
  • Havaintoetäisyys 40m
  • Runko pursotettua alumiinia, päädyt valettua alumiinia (optiona polyesteripinnoite)
  • Silikonitiivisteet, hiukkassuodatin runkorakenteessa
  • Kuvun kilpi polykarbonaattia (optiona karkaistu lasi)
  • Kuvun kehys ja salvat pursotettua alumiinia, kupu saranoitu runkoon
  • Liitäntä -0- 5×2,5mm² M25-holkeilla
  • Valaisin liitettävissä vakio- tai osoitteellisen (CPS100 tai Teknoware) keskusakuston perään.
  • Valaisimet mahdollista varustaa valaisinkohtaisella akulla (LiFePO4), toiminta-aika 1h/3h, automaattitestaus
  • Asennus suoraan seinäpintaan
  • Ta max +40°C

Tuoteversiot ja mallinumerot

Tuotenumerointi

Tuotenumero Ottoteho Liitäntä Jännite Versio Osoitteellinen Ta Kg
LED A 22 x1 5W -0- 5x2,5mm² 10-40V AC/DC Keskusakusto Ei -30…+40°C 3,0
LED T 22 x1 4W -0- 5x2,5mm² 230V AC/DC Keskusakusto Ei -30…+40°C 3,0
LED T 22 x5 6W -0- 5x2,5mm² 230 V AC CPS100-keskusakusto Kyllä -30…+40°C 3,2
LED T 22 x7 6W -0- 5x2,5mm² 230V AC/DC Teknoware keskusakusto Kyllä -30…+40°C 3,2
LED T 21 x1 5W -0- 5x2,5mm² 230V AC Valaisinkohtainen akku 1h/3h Ei 0…+40°C 3,5

Nuolen suunta

Tuotenumeron x ilmaisee opasteen nuolen suunnan. Korvaa x taulukon mukaisella kirjaimella:

x = Nuolen suunta
A Alas
B Oikealle
C Vasemmalle
D Ylös
E Porras alas
F Porras ylös
H Porras oikealle alas
I Porras vasemmalle alas

Optiot

Optio Lisäkoodi tuotenumeron perään
Polyesteripinnoite, vakioväri RAL 7024 EP
Kupu karkaistua lasia KL

Ladattavat tiedostot:

OpasVictor_tuotekortti_082020_V1(pdf)
