Victor Retrofit LED-päivityspaketti
Tehdasvalon Victor purkauslamppuvalaisimien päivitys LED-tekniikkaan. Energiansäästö jopa 50%. Pienempi ympäristönkuormitus valaisimen elinkaarta jatkamalla.
Victor-valaisinrungot ovat erittäin lujia ja tehty kestämään vuosikymmeniä teollisuuden vaativissakin oloissa. Sen vuoksi perinteinen purkauslampputekniikka voidaan usein huoletta vaihtaa uusimpaan led-tekniikkaan vanha valaisinrunko ja asennustapa hyödyntämällä.

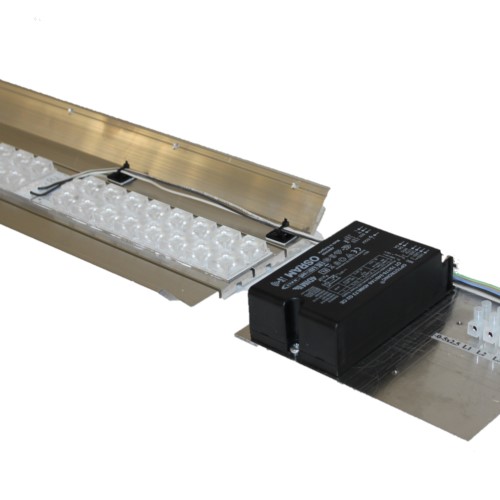

Päivityspaketin sisältö:
- LED-moduulit valmiiksi kiinnitettynä lämpönieluun + valmis johdotus + kiinnitysruuvit
- liitäntälaite ja kytkentärima valmiina asennusalustalla + valmis johdotus + kiinnitysruuvit
- uusi tyypiteippi ja huoltotarra
Valaisinkuvut

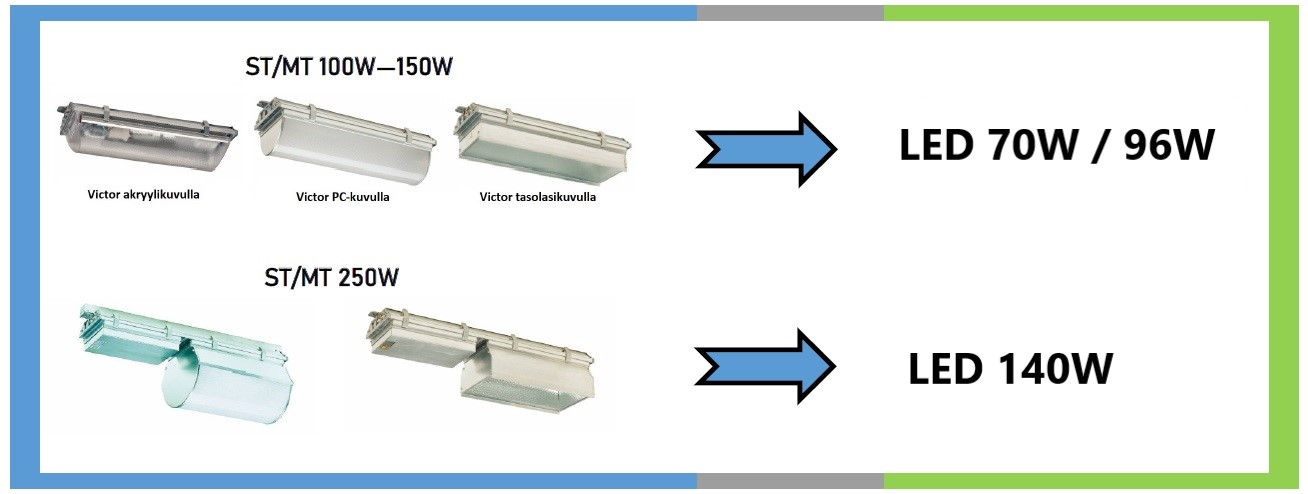

Valaisinkupu ei sisälly päivityspakettiin, tarvittaessa kupu tilataan erikseen. ST/MT100-150W valaisimissa vanha kupu toimii myös ledien kanssa, mikäli kupu on ehjä ja moitteettomassa kunnossa. ST/MT250W valaisimissa kupu on vaihdettava uuteen, jotta valo saadaan tehokkaasti ulos valaisimesta. Päivityspaketin yhteydessä uusittavat kuvut ovat matalampia LED-valaisinkupuja, saatavilla sekä grepilasilla että satiinipintaisella akryylilevyllä (PMMA). Alta pudotusvalikosta löydät soveltuvat varaosakuvut.
Muutostyö
Muutostyö on toteutettavissa kahdella tapaa;
- Toimitamme LED-päivityspaketin asiakkaan vaihdettavaksi. Tällöin on huomioitava, että asennuksen saa tehdä vain sähköalan ammattilainen.
- Asiakas toimittaa vanhat valaisimet meille päivitettäviksi. Tämä voi olla varteenotettava vaihtoehto, jos valaisimia on paljon ja omat resurssit eivät riitä. Pyydä lisätietoja ja tarjous!
Tekniset tiedot
Tekniset tiedot
| Led-moduulit: |
2x 32W 5390lm 168lm/W @700mA (70W) 4x 22,5W 3990lm 179lm/W @500mA (96W) 4x 32W 5390lm 168lm/W @700mA (140W) |
| Ottoteho: | 70W / 96W / 140W |
| Nettovalovirta: | 10100 / 15000 / 20200lm |
| Värilämpötila: | 4000K |
| CRI: | >70 |
| MacAdam: | ≤ 4 SCDM |
| Jännite: | 230V AC |
| Suojausluokka: | I |
| Liitäntä: | 5-napainen kytkentärima ruuviliittimin, soveltuu pistotulpallisiin ja –0– valaisimiin |
| Käyttöikä: | L90B10 >100.000h |
| Asennus: | Soveltuu ainoastaan Tehdasvalon Victor-valaisimen runkoon. Vaatii ammattilaisen asennusta. |
| Takuu: | 5 vuotta |
Tuoteversiot ja mallinumerot
Tuoteversiot ja mallinumerot
| TUOTENUMEROINTI | ||||
| Tuotenumero | Ottoteho | Valovirta | Ta max | Sopii valaisimeen |
| M70 O 28 VD | 70 W | 10100 lm | 45°C | 010 S 00 / 010 S 01 / 010 S 02 |
| M95 O 28 VD | 96 W | 15000 lm | 40°C | 015 S 02 |
| M130 O 28 VD | 140 W | 20200 lm | 35°C | 025 S 05 / 025 S 06 |
* HUOM! Valovirrassa ei ole huomioitu valaisimen kuvun aiheuttamaa häviötä. Akryyli– ja lasikuvuissa led-valovirran häviö ilmoitetusta n. 10%, PC-kuvuissa n. 20%.
Erikseen tilattavat valaisinkuvut
Optiot
Olemassa olevat, hyväkuntoiset kuvut toimivat myös LED-valaisimessa. Tarvittaessa kupu korvataan matalammalla LED-varaosakuvulla, tilattavissa erikseen ao. tuotenumeroilla:
| Tuotekoodi | Tuotenimike | Soveltuu valaisimeen |
| 875 0 28 D0 | Kupu LED 750M matala tasolasi, grepi | 010 S 00 / 010 S 01 / 010 S 02 / 015 S 02 |
| 875 0 28 D0 PM | Kupu LED 750M matala PMMA (akryyli) | 010 S 00 / 010 S 01 / 010 S 02 / 015 S 02 |
| 810 0 28 D0 | Kupu LED 1000M matala tasolasi | 025 S 05 / 025 S 06 |
| 810 0 28 D0 PMMA | Kupu LED 1000M matala PMMA | 025 S 05 / 025 S 06 |

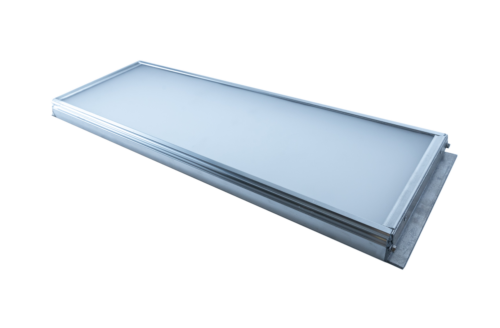

PMMA-kupu

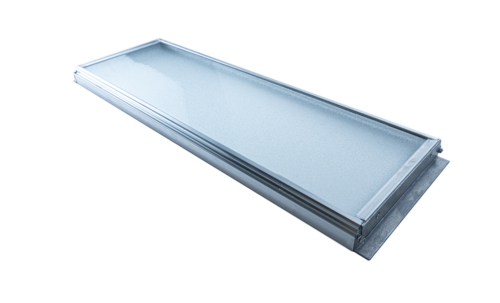

Tasolasikupu grepilasilla
Johdonsuojien kuormitettavuus
Johdonsuojien kuormitettavuus
|
|
MAX. VALAISINMÄÄRÄ / JOHDONSUOJA-AUTOMAATTI |
|||
|
Tyyppi |
B10A |
B16A |
C10A |
C16A |
|
M70 O 28 VD |
7 |
12 |
11 |
19 |
|
M95 O 28 VD |
7 |
11 |
11 |
17 |
|
M130 O 28 VD |
5 |
8 |
8 |
12 |
