Sammode kuumien tilojen valaisimet
← Takaisin

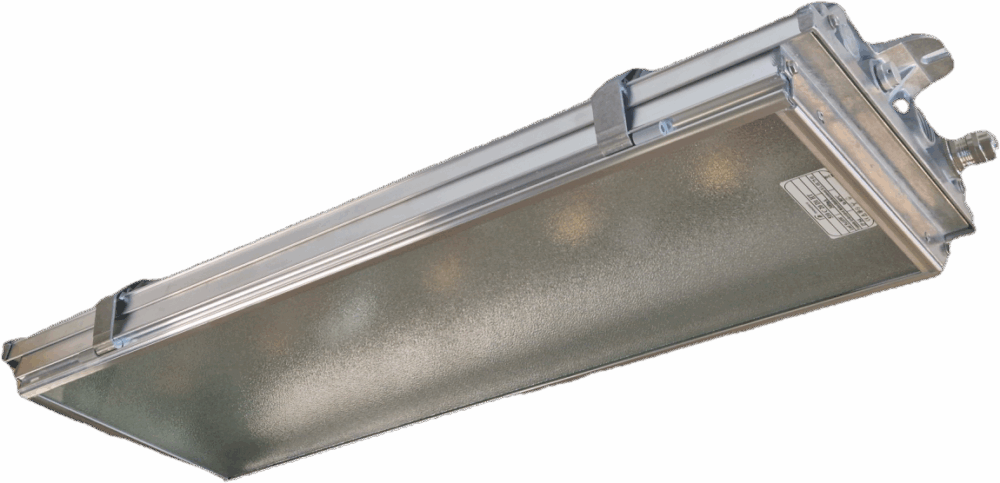

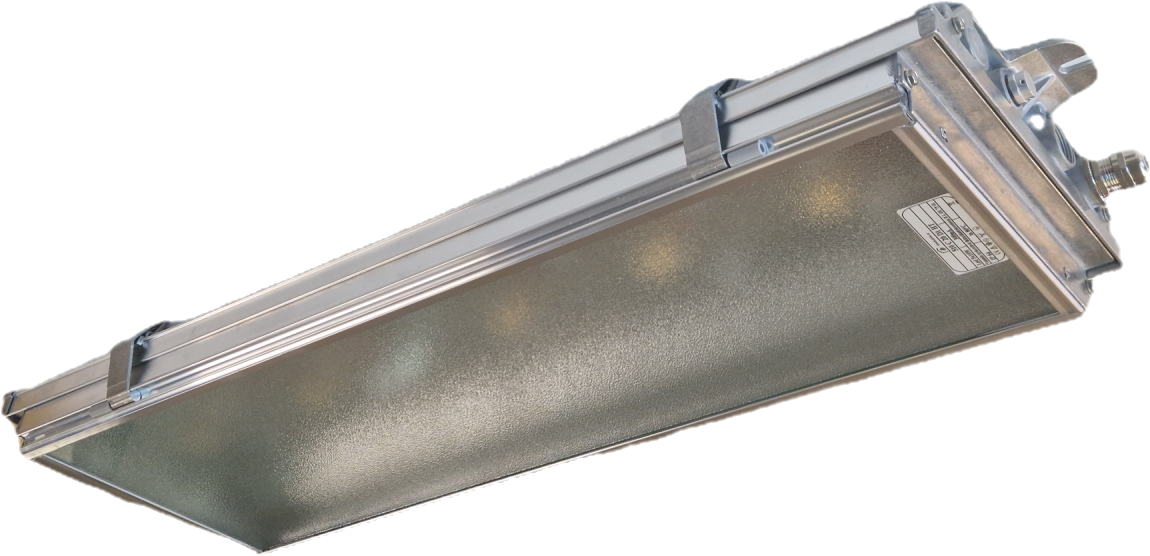

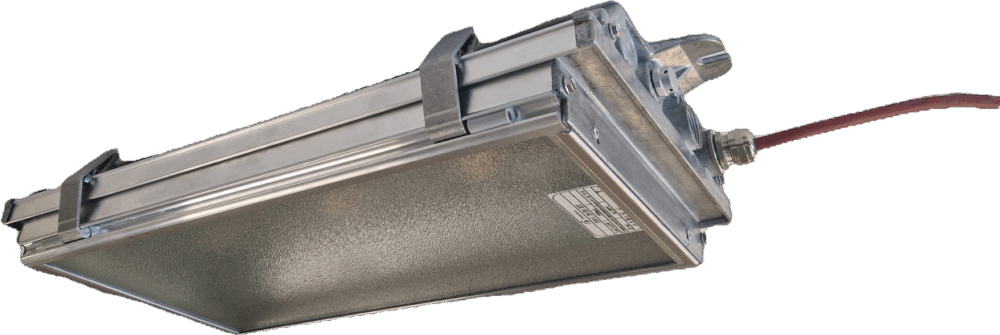

led Victor ht
Teollisuuden kuumiin tiloihin soveltuva valaisinsarja, Ta max. +80°C…+120°C.
- Liitäntälaitteet erillisessä kotelossa kuuman tilan ulkopuolella (ta max.+40°C).
- Yleisiä käyttökohteita mm. paperi- ja kartonkikoneen huuva ja sahalaitosten kuivauskanaalit sekä muut kohteet, joissa ympäristön lämpötila tuottaa ongelmia vakiorakenteisille valaisimille.
- Valotekniset komponentit ovat vaihdettavissa.
- Runkorakenne 100% kierrätettyä alumiinia.
- Takuuaika 2 vuotta.
Tekniset tiedot
Tekniset tiedot
| Nimike: | Led Victor HT80 | Led Victor HT100 | Led Victor HT120 |
| Tuotenumero: | 510 C 20 D1 HT | 310 C 20 D1 HT | 506 C 20 D1 HT |
| Valonlähde: | LED COB 5x10W | LED COB 3 x 10W | LED COB 5x6W |
| Ottoteho: | 50W | 30W | 30W |
| Valaisimen valoteho: | 7100 lm (143lm/W) @ Ta Max | 4300lm (143lm/W) @ TaMax | 4500 lm (150lm/W) @ TaMax |
| Ta max: | 80°C | 100°C | 120°C |
| Käyttöikä: | L70B50 > 30.000 @ TaMax | ||
| Suojausluokka: | I | ||
| Kytkentä: |
-0 3 x 2,5-4mm² M20 Liitäntälaitteet erillisessä kotelossa. Valaisimen ja liitäntälaitteen välinen kaapeli: lämmönkestävä min. 3x2,5mm², max.pituus 30m. |
||
| Jännite: | 150-163V DC | 90-98V DC | 150-163V DC |
| Värilämpötila: | 4000K | ||
| Värintoistoindeksi CRI: | ≥ 80 (muita saatavilla pyynnöstä) | ||
| Runko: | Pursotettua alumiinia, päädyt valettua alumiinia, silikonitiivisteet, hiukkassuodatin runkorakenteessa | ||
| Kupu: | Karkaistu lasi, kuvun kehys ja salvat alumiinia, kupu saranoitu | ||
| Paino: | 8,5 kg | 6 kg | 8,5 kg |

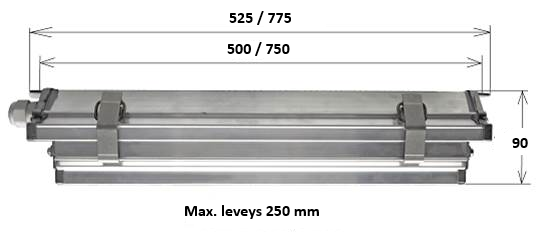

| Rungon pituus: | 775 mm | 525 mm | 775 mm |
| Asennus: | Suoraan katto-tai seinäpintaan tai erillisellä kannakkeella (katso soveltuvat kannakkeet alta). Huom! Asennus vain palamattomalle alustalle! |
||
| Takuu: | 2 vuotta | ||
| Tekniikka vaihdettavissa: | Kyllä | ||
Tuotenumerot
Tuotenumerot
| Tuotenumero | Teho | Liitäntä | Ta max | Paino |
| 510 C 20 D1 HT | 50W | -0 3×2,5-4mm² M20 | 80°C | 8,5 kg |
| 310 C 20 D1 HT | 30W | -0 3×2,5-4mm² M20 | 100°C | 6 kg |
| 506 C 20 D1 HT | 30W | -0 3×2,5-4mm² M20 | 120°C | 8,5 kg |

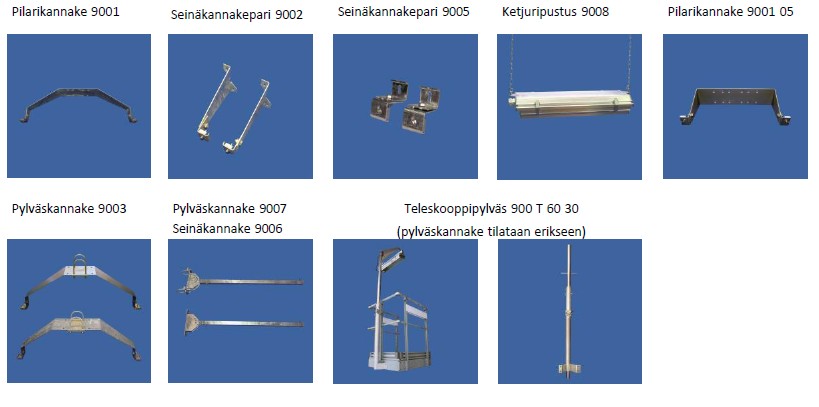

Soveltuvat valaisinkannakkeet
Soveltuvat valaisinkannakkeet
Soveltuvat liitäntälaitekotelot
LIITÄNTÄLAITEKOTELO 1-6:LLE LED VICTOR HT -VALAISIMELLE
Rakenne:
- IP 65
- Kalustettu Rittal koteloon
Materiaali:
- pintakäsitelty Fe, RAL 7035 tai RST
- Suljettuna tai tuuletusritilöillä
- Saranoitu ovi
- Kaapeliviennit holkkitiivisteillä
- Syöttö 2 kpl M25
- Jokaiselle valaisimelle oma lähtö M20
Asennus:
- Seinälle kotelon mukana toimitettavilla korvakkeilla tai palamattomalle alustalle suoraan kotelon pohjan läpi
- Ta -25°C ... +40°C
Kytkentä
- Syöttö 400 / 230V AC -0- 5x2,5mm²
Tuotenumerointi
|
Tuotenumero |
Ottoteho |
Ta max. |
Kotelon koko |
Paino |
|
8L0 1 75 01 |
1 x max. 75W |
40°C |
300 x 200 x 120 |
5 kg |
|
8L0 2 75 01 |
2 x max. 75W |
40°C |
300 x 400 x 210 |
10 kg |
|
8L0 3 75 01 |
3 x max. 75W |
40°C |
300 x 400 x 210 |
11 kg |
|
8L0 4 75 01 |
4 x max. 75W |
40°C |
600 x 380 x 210 |
17 kg |
|
8L0 5 75 01 |
5 x max. 75W |
40°C |
600 x 600 x 210 |
25 kg |
|
8L0 6 75 01 |
6 x max. 75W |
40°C |
600 x 600 x 210 |
26 kg |
Johdonsuojien kuormitettavuus
Johdonsuojien kuormitettavuus
MAX. VALAISINMÄÄRÄ JOHDONSUOJA –AUTOMAATTIA KOHDEN
| Tyyppi | B10A | B16A | C10A | C16A |
|
510 C 20 D1 HT 310 C 20 D1 HT 506 C 20 D1 HT |
5 | 9 | 8 | 14 |
Ladattavat tiedostot
Ladattavat tiedostot
Ota meihin yhteyttä
Kiinnostuitko tuotteesta tai tarvitsetko apua sopivan valaistusratkaisun valinnassa? Ota meihin yhteyttä oheisella yhteydenottolomakkeella - autamme mielellämme.
