Football

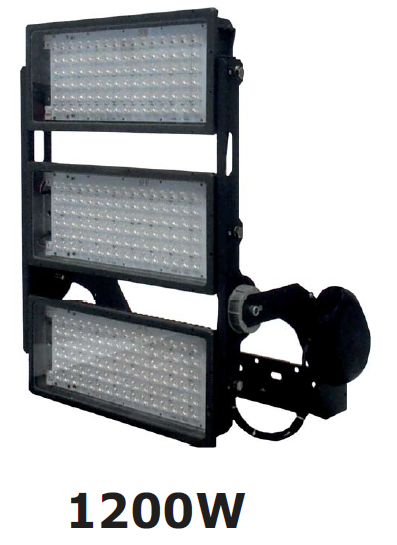

LED 800W / 1200W

Nettovalovirta 88000 lm - 165000 lm

Kuvaus

  • RUNKO: Runko painevalettua alumiiniseosta, joka takaa korkean säänkestävyyden, maalattu polyesterijauheella, vakioväri tummanharmaa.

  • SULKULASI: Karkaistu 4mm sulkulasi.

  • TIIVISTEET: Silikonipohjaiset tiivisteet.
  • LED-MODUULIT:
    • Symmetrinen versio on varustettu 96 ledillä, joilla on erittäin korkea energiatehokkuus (182lm/W @ 1050mA 25°C). Ledin käyttöikä > 100 000 h L90 B10. Vakioväri 5000K CRI75. Saatavana pyynnöstä 4000K CRI75 ja 5700K CRI90. PMMA-optiikka, saatavana useita valonjakoja kapeista leveisiin kulmiin.
    • Epäsymmetrinen versio on varustettu 144 ledillä, joilla on erittäin korkea energiatehokkuus (170lm/W @ 640mA 25°C). Ledin käyttöikä > 60 000 h L80 B10. Vakioväri 5000K CRI75. Saatavana pyynnöstä 4000K CRI75 ja 5700K CRI90. Erittäin tehokas heijastin laminoidusta alumiinista.
  • LIITÄNTÄ: Jokainen valaisinelementti on varustettu IP68-pikaliittimillä helpon kytkennän mahdollistamiseksi. Nämä elementit varmistavat helpon liittämisen ja irrottamisen osan toimintahäiriön sattuessa, mutta samalla varmistavat korkean vedenkestävyyden. Jokainen valaistusmoduuli on varustettu IP68-liitäntärasialla virtalähteen liitäntää varten. Tässä rasiassa on 2P+T-liitin, joka soveltuu enintään 4 mm²:n liittimille, ja kaapeliläpivienti, joka soveltuu halkaisijaltaan 7-13,5 mm kaapeleille.
  • JÄNNITE JA TAAJUUS: 220-240V, 50-60Hz.
  • YLIJÄNNITESUOJAUS: Kaikki moduulit on suojattu ylijännitteeltä potentiaalintasausverkon kautta. Lisäksi kytkentärasia on varustettu 10KV-10KA ylijännitesuojalla..
  • KIINNITYS: Kiinnityskannake on valmistettu teräksestä, joka on maalattu samanväriseksi kuin valaisimen runko. Yksittäisiä moduuleja on mahdollista säätää +/– 30° alueella 5° portain ja koko valaisinta +/- 180° alueella 5° säätögoniometrillä.
  • SUUNTAUS: Valaisimen kaltevuuden säätämiseksi parhaalla mahdollisella tavalla on mahdollista asentaa laser- tai teleskooppiosoitin, jotta saadaan mahdollisimman suuri tarkkuus suuntauksessa.
  • VERSIOT:
    • ERILLINEN LIITÄNTÄKOTELO: Erillinen liitäntälaitekotelo asennetaan pylvään/maston tyveen. Valaistuksen mukauttamiseksi itsenäisesti ohjelmoitava kanava jokaiselle valaistusmoduulille. Jokainen kanava voidaan ohjelmoida 500 wattiin asti. Suojausluokka I. Suurin sallittu etäisyys liitäntälaitteen ja valaisimen välillä
      on max. 200m. Yhteys valaistusmoduuliin pikaliittimin, jotka takaavat maksimaalisen joustavuuden ja nopeuden huollon yhteydessä.
      Tulokaapelin läpivienti koteloon: M25.
    • 2kpl 200 W liitäntälaitteita asennettuna suoraan jokaisen valaisinmoduulin runkoon, kiinnitys RST-levyillä takaa maadoituksen.
      Syöttöjännite: 220÷240V 50-60Hz cos φ > 0,95. Suojausluokka I. Liitäntälaitteiden odotettu elinikä: 100 000 h Tc:ssä. Yhteys valaistusmoduuliin pikaliittimin, jotka takaavat maksimaalisen joustavuuden ja nopeuden huollon yhteydessä. Ylijännitesuoja on asennettu suuntaussankaan kiinnitetyn liitäntäkotelon sisään. Tulokaapelin läpivienti koteloon: M25.
  • OHJAUSVAIHTOEHDOT:
    • AND: ON/OFF
    • AFD: CLO, Crono timer
    • ADA: Dali
    • SB (erillinen liitäntälaitekotelo): ohjaus erikseen pyydettäessä (RDM/DMX/Dali)



Tuotenumerot

Katso ladattava tuotekortti alla.

Johdonsuojien kuormitettavuus

Versiot erillisellä liitäntälaitekotelolla (SB):

Valaisimen teho B10A B16A B20A B25A C10A C16A C20A C25A
800W 1 2 2 3 1 2 2 3
1200W 1 1 2 2 1 1 2 2



Versiot AND / AFD (IP67-driverit valaisimessa)

Valaisimen teho B10A B16A B20A B25A C10A C16A C20A C25A
800W 1 2 2 3 2 3 4 4
1200W - 1 1 2 1 2 2 3



Ladattavat tiedostot:

FOOTBALL-LED-ITEN-ED-8.5-1 (esite, eng. pdf)
